Вакуумная система Bluetech-D
Высокопроизводительный пылесос, оснащенный вакуумным насосом типа Рутс с дополнительным каналом охлаждения и системой шумоглушения.
Ударопрочный и звукоизолированный корпус. Независимая опорная рама для насоса и двигателя. Ременный привод с настраиваемым натяжителем. Датчик моторесурса и вакуумметр, датчик уровня топлива, омметр, датчик уровня масла, датчик уровня пыли. Сервисные двери для обслуживания насоса, двигателя и фильтров. Эпоксидная окраска.
*Шасси или прицеп в комплект не входит
Технические характеристики |
|
Поток воздуха, м3/ч |
3 200 |
Максимальный вакуум, ДаПа |
5 000* |
Мощность, кВт |
67 (4 цилиндра) |
Аккумулятор, В (А/ч) |
12 (100) |
Напряжение управления, В |
24 |
Класс защиты |
IP 55 |
Тип предохранительного фильтра |
картридж |
Площадь предохранительного фильтра, см2 |
130 000 |
Всасывающий патрубок, Ø мм |
100/120 |
* ограничено предохранительным вакуумным клапаном *Шасси или прицеп в комплект не входит |
Срок изготовления в Италии – 6-8 месяцев
Доставка до Челябинска – 2-3 недели
Таможенная очистка – 1 неделя
*Монтаж на шасси/прицеп – 1 месяц
Доставка до заказчика – 1 неделя

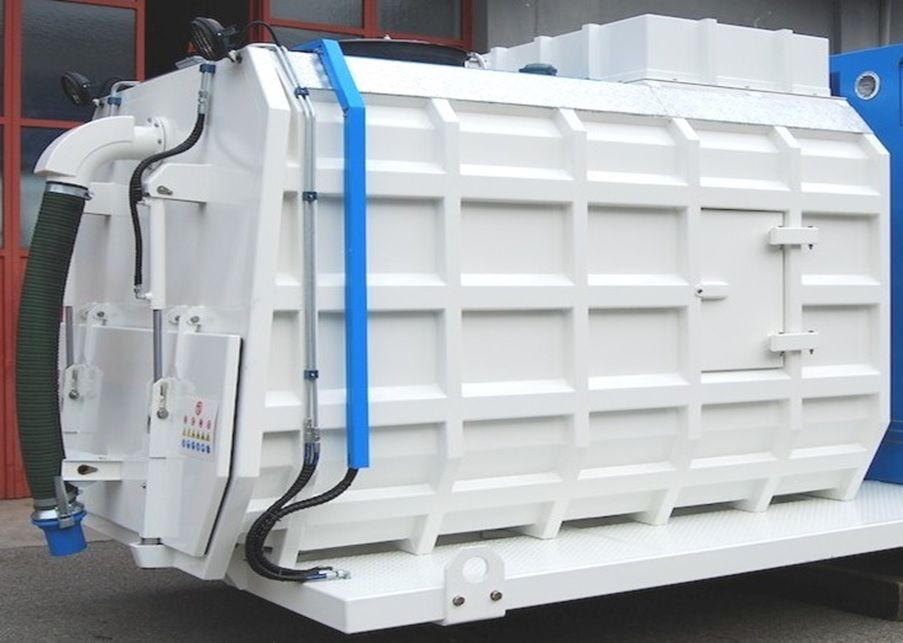

Фильтр-контейнер Контейнер из углеродистой стали, емкостью 7 м3. Для установки на 2х-осный грузовик. Минимальная длина 4,2 метра. Внешнее усиление корпуса для поддержания высокого вакуума. Опорная рама из прочных стальных швеллеров для установки на нее оборудования (вакуумная установка + контейнер) для установки на шасси заказчика. Всасывание материала осуществляется через сферическое соединение (для шлангов Ду 120 мм) с усиленным отводом, расположенным сзади контейнера. Гидравлический насос соединен с основным дизельным двигателем и гидравлической системой для опрокидывания контейнера и открытия задней дверцы. |
||
Выгрузка осуществляется через заднюю дверцу. Опрокидывание контейнера осуществляется посредством 2х гидравлических приводов, которые поднимают контейнер в положение «опрокидывание». Концевой выключатель фиксирует контейнер в верхнем положении. Задняя дверца также открывается посредством 2х гидравлических пистонов. 2 автоматических предохранительных задвижки расположены на задней дверце для ее фиксации при движении автомобиля. Датчик уровня для сыпучих материалов, который автоматически останавливает вакуумную установку при наполнении контейнера. Главный карманный фильтр из полиэстера, площадь поверхности = 253 000 см2, с реверсивной системой очистки. Встряхиватель запускается оператором соответствующей кнопкой, или автоматически после остановки вакуумной установки. Материал из фильтра собирается в специальной пылевой камере, емкостью 500 литров, отделенной от основного накопителя дверцей. Эта пылевая камера автоматически опорожняется при поднятии контейнера в положение «опрокидывание». Световая сигнализация установлена сверху контейнера. Пульт дистанционного управления с кабелем, для управления опрокидыванием контейнера и открытием задней дверцы. Стандартная окраска: пескоструйная обработка, один слой цинковой грунтовки, 2 слоя эпоксидной краски, Цвет: синий для вакуумной установки и белый для резервуара. Вес: установка +контейнер + платформа = 6500 кг. |
||

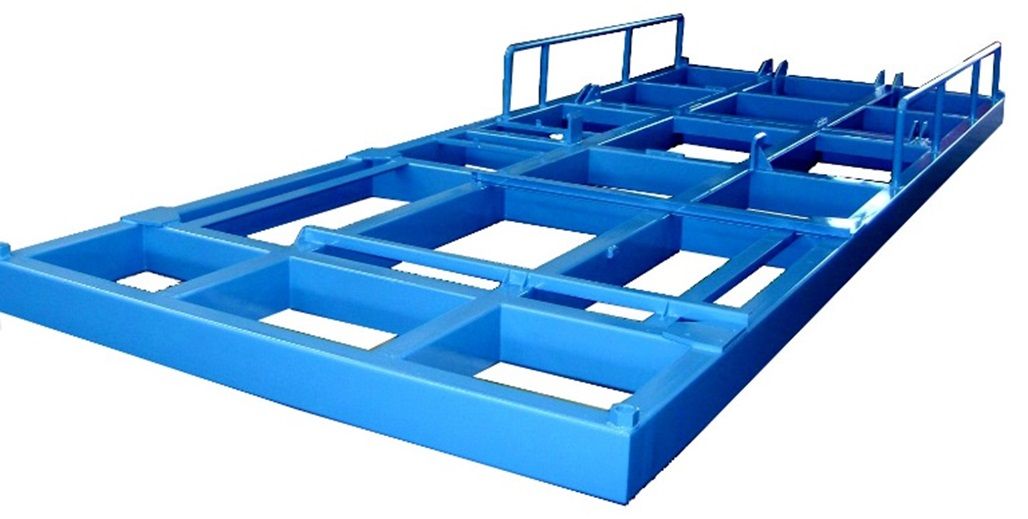

Стандартная опорная платформа (включена в стоимость) Покрывается стальными листами. Готово для установки на бортовой грузовик/прицеп. Фиксируется болтами. Доступны другие варианты крепления. |
Опции для промышленного пылесоса
Артикул: 04000074 |

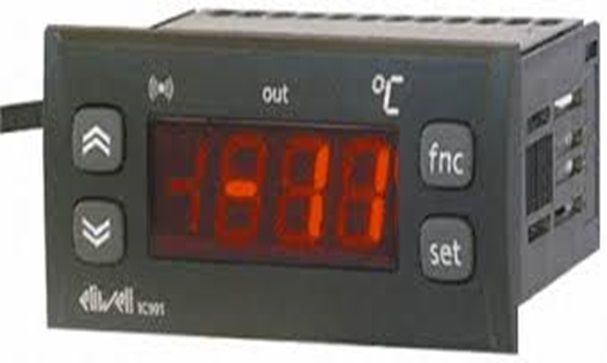

Датчик температуры С электронным табло, отображающим рабочую температуру. Находится в панели управления. На табло можно установить параметры сигнализации. |
Опции для фильтра-контейнера
Артикул: 04000657 |
Датчик наличия газа Размещается в отсеке фильтра и определяет наличие взрывоопасных концентраций газа. Автоматически останавливает установку и включает сигнал тревоги на панели управления. |
Опции для обеспечения безопасности
Артикул 14065006E |

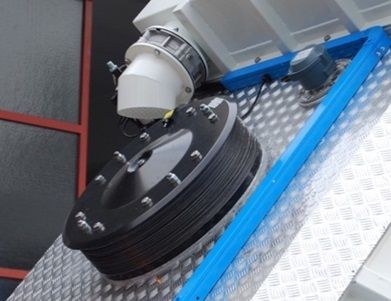

Клапан сброса взрывного давления EVN 480 для наружного применения. Структура контейнера усилена для сопротивления избыточному давлению. При взрыве, клапана открываются в течение 0.23 секунды. Взрывное давление снижается до 0.5 Бар посредством клапана сброса взрывного давления. Пламяпоглотитель защищает оператора и прилегающую территорию от пламени. Безопасная дистанция для оператора = 1,5 метра. |
Дополнительная стоимость за исполнение ATEX 22 на все элементы фильтр-контейнера, которые будут в контакте с всасываемым материалом (подходит для взрывоопасной пыли, например угольная пыль). ATEX 21 = недоступно. Внимание: Когда вакуумная установка с дизельным двигателем, она не может использоваться внутри опасной зоны. Единственно возможный вариант нахождения в опасной зоне – протянуть гибкие шланги или вакуумный трубопровод. Вакуумная установка должна располагаться вне опасной зоны. |
Артикул 04000264 |

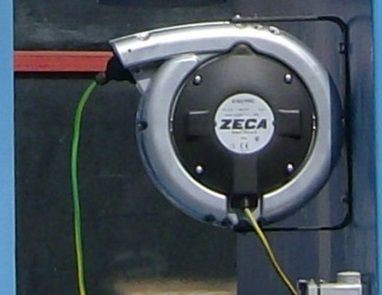

Заземление для вакуумной системы с катушкой Оснащена 17-метровым кабелем заземления 16 мм² и вилкой на конце. Смонтирована на поворотную опору, автоматический возврат кабеля. Внутри оснащено токопроводящими щетками. Должна быть соединена с заводским кабелем заземления. Требуется при использовании дизельных двигателей при сборе взрывоопасного материала. |
Упаковка оборудования
Bluetech-D + фильтр-контейнер + платформа: деревянный поддон + пластиковая крышка для плоского стеллажа
