Циклон-сепаратор Sibilia PR1774
Циклон-сепаратор Sibilia PR1774

Циклон-сепаратор Sibilia PR1774

Артикул: не указан
0
В корзину

Быстрый заказ.

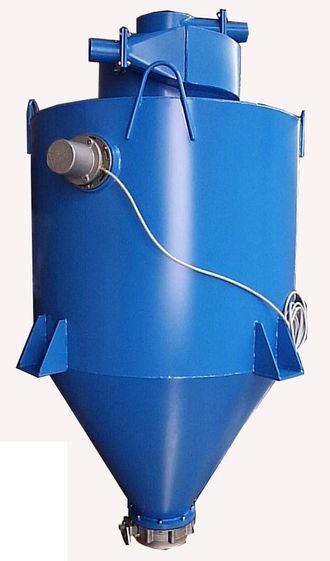

Стационарный циклон-сепаратор Sibilia PR1774 соединяется с промышленными пылесосами S8E/D, S10E/D, S20E/D, S30E/D, S40E/D. Выгрузка материала: гравитационным способом через разгрузочный клапан. Больше всего подходит для сбора материала, типа щебень, дресьва, цемент, керамический катализатор, дробь и тому подобное, т.е. тяжелая пыль и камни размером от 100 микрон до 50 мм. Всасывающий патрубок выполняется в виде быстросъемного соединения, типа CAT 57 и CAT 58, а также прямого участка необходимого диаметра, например Ду 76/89/114/139. Циклонная часть расположена в верхней части циклон-сепаратора и осаждает собираемый материал.

Может комплектоваться датчиком/ами уровня, системой псевдожижения сжатым воздухом для легкой разгрузки липкой пыли, а также встряхивателем для облегчения выгрузки.

Емкость сепаратора - от 350 литров до 3 м3.

Опорная рама с телескопическими упорами позволяет настраивать высоту донного фланца.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 0,35 м³ 0,6 м³ 1 м³ 1,2 м³

1,5 м³

2 м³

2,5 м³ 3 м³

Напряжение датчика уровня,

В-Гц

24 AC - 12 CC 24 AC - 12 CC 24 AC - 12 CC 24 AC - 12 CC 24 AC - 12 CC 24 AC - 12 CC 24 AC - 12 CC 24 AC - 12 CC

Ёмкость

контейнера, л

350 600 1000 1200 1500 2000 2500 3000
Всасывающий патрубок, мм

70/80/100/

120

70/80/100/

120

70/80/100/

120

70/80/100/

120

70/80/100/

120

70/80/100/

120

70/80/100/

120

70/80/100/

120

Вес, кг 200 250 350
400 450
550
650 750
Габаритные размеры, мм

1140 x 1140

x 1500

1440 x 1440

x 1800

1440 x 1440

x 2150

1440 x 1440

x 2300

1440 x 1440

x 2550

1440 x 1440

x 2950

1440 x 1440 x 3270 1440 x 1440 x 3950


*Опции заказываются дополнительно.



Доступные системы выгрузки:

Код и описание



14065002 - Клапан «Бабочка» + ручной привод -

Диаметр 250 мм. Для полной разгрузки сепаратора.

Корпус и диск = Дюралюминий, Уплотнение = EPDM



Внимание! После открытия клапана сложно остановить поток материала.

14065201

Пневматический привод для клапана типа «Бабочка»





14065004 - Сферический клапан + пневмопривод

Просвет 250 мм. Для полной выгрузки из сепаратора.

Полное открывание (полнопроходной) подходит для крупных кусков.



Внимание! После открытия клапана сложно остановить поток материала.

14065003 - Разгрузочный клапан «Задвижка» + ручной привод

Квадратный просвет 250 мм.

Корпус и диск =углеродистая сталь, антиабразивное уплотнение

14065202 -

Электрический привод для «Задвижки»

Для прерывистой выгрузки из сепаратора. Позволяет остановить поток материала при необходимости.



14065203 -  Клапан Задвижка + пневмопривод

Квадратный просвет 250 мм.

Для прерывистой выгрузки из сепаратора. Позволяет остановить поток материала при необходимости.Корпус и диск =углеродистая сталь, антиабразивное уплотнение. Концевик и электропневмоклапан входят в комплект.

11065101 - Роторный шибер RV10

Стандартный двигатель = 20 об/мин

Для непрерывной разгрузки на конвейер или в другой контейнер.

Поток = 11 литров за цикл

11065102 - Роторный шибер для системы пневмотранспорта RVS10. Стандартный двигатель =20 об/мин

Для непрерывной разгрузки в трубопровод пневмотранспорта Ду 100 мм. Поток = 11 литров за цикл

11065310 - Двойная непрерывная разгрузочная система с клапаном типа «Бабочка» Ду 250, включающая пневматический привод и панель управления

Для непрерывной выгрузки на конвейер или в другой контейнер. Он разгружает 30 литров за цикл.

11065311 - Двойная непрерывная разгрузочная система с клапаном типа «Задвижка» Ду 250, включающая пневматический привод и панель управления

Для непрерывной выгрузки на конвейер или в другой контейнер. Он разгружает 30 литров за цикл.
