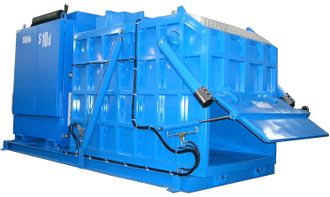

Вакуумный погрузчик на базе вакуумной установки серии S10D-central + квадратный фильтр-контейнер на раме SCH2064
Опорная рама сделана из швеллеров с двумя съемными ручками по бокам для хранения аксессуаров.
Усиленный накопительный фильтр-контейнер имеет большую емкость, оснащен задней разгрузочной дверцей, четырьмя гидравлическими пистонами, переворачивающими фильтр-контейнер и открывающими разгрузочную дверцу.
В отдельном отсеке фильтр-контейнера находится главный карманный фильтр с разгрузочной дверцей(снизу).
Встряхивание фильтра запускается автоматически при выключении вакуумной установки, либо вручную – при нажатии кнопки на панели управления.
Имеется встроенный гидравлический насос для выгрузки фильтр-контейнера. Гидравлический насос и система обслуживает 4 гидравлических пистона. Датчик уровня останавливает промышленный пылесос при наполнении фильтр-контейнера. Всасывающий патрубок – Ду 100 мм.
Панель управления – см. инструкцию по вакуумной установке.
Стандартный цвет - RAL 5015, эпоксидная краска.
Система может быть закреплена на бортовом грузовике или прицепе.
|
Технические характеристики |
S10D-central+SCH2064C |
|
Мощность, кВт |
66 |
|
Напряжение, В - Гц |
24 |
|
Максимальный поток воздуха, м3/ч |
2 000 |
|
Номинальный поток воздуха, м3/ч |
1 750 |
|
Максимальный вакуум, мм H2O |
9 600 |
|
Номинальный вакуум, мм H2O |
7 000 |
|
Емкость топливного бака, л |
85 |
|
Емкость контейнера, л |
4200 |
|
Потребление дизельного топлива, л/ч |
10 |
|
Тип главного фильтра контейнера |
карманный |
|
Главный фильтр, см2 |
160 000 |
|
Предохранительный фильтр, см2 |
95 000 |
|
Общая площадь фильрации, см2 |
255 000 |
|
Всасывающий патрубок, мм |
100 |
|
Электрозащита |
IP55 |
|
Уровень шума, Дб |
78 |
|
Габаритные размеры, мм |
4800 х 2000 х 2400В |
|
Вес, кг |
5 000 |
Дополнительное оборудование:
ATEX для электрических вакуумных установок
| 04 004018 |
Дополнительная стоимость за исполнение Atex Зона 22 IP55 с сертификатом (для взрывоопасной пыли). Только для вакуумной установки в электрическом исполнении. Внимание: При исполнении вакуумной установки с дизельным двигателем, она не может быть классифицирована в Atex и не может использоваться в опасной зоне. |
| 04 004010 |
Дополнительная стоимость за исполнение Atex Зона 22 IP65 с сертификатом (для взрывоопасной пыли). Только для вакуумной установки в электрическом исполнении. Внимание: При исполнении вакуумной установки с дизельным двигателем, она не может быть классифицирована в Atex и не может использоваться в опасной зоне |
ATEX для дизельных вакуумных установок
|
E14003065 IP55 |
Дополнительная стоимость за исполнение Atex Зона 22 IP55 с сертификатом (для взрывоопасной пыли). Только для элементов, контактирующих с собираемым материалом. Внимание: При исполнении вакуумной установки с дизельным двигателем, она не может быть классифицирована в Atex и не может использоваться в опасной зоне. |
|
E14003065 IP65 |
Дополнительная стоимость за исполнение SCH2064 в Atex Зона 22 IP65 с сертификатом (для взрывоопасной пыли). Только для элементов, контактирующих с собираемым материалом. Внимание: При исполнении вакуумной установки с дизельным двигателем, она не может быть классифицирована в Atex и не может использоваться в опасной зоне |
 |
Пневматическая система очистки фильтра (РЕВЕРСИВНАЯ ИМПУЛЬСНАЯ СИСТЕМА)
Поставляется вместо или вместе с системой механического встряхивания фильтра. Подходит для использования при сборе мелкой пыли. Состоит из: Клапан «Бабочка», расположенный на крышке фильтрующего отсека, компрессора, расположенного в вакуумной установке для управления клапаном очистки, емкость с сжатым воздухом. |
|
E02000128 |
Дополнительная стоимость за тефлоновую пропитку фильтрующего материала |
|
05010029 |
Дополнительная стоимость за пламяпоглотитель, который должен быть расположен на выхлопе дизельной вакуумной установки |
 |
Клапан сброса взрывного давления EVN 480 Класс ST2 С пламяпоглотителем. Защищает вакуумную установку и операторов от риска взрыва. Этот клапан будет расположен на отсеке фильтров в вакуумной установке или на фильтр-контейнере. |
| 14065006 |
Клапан сброса взрывного давления EVN 480 (для внутреннего исполнения) |
| 14065006E |
Клапан сброса взрывного давления EVN 480 (для наружнего исполнения) |
 |
Катушка заземления вакуумной системы
Оснащена 17-метровым кабелем заземления 16 мм² и вилкой на конце. Смонтирована на поворотную опору, автоматический возврат кабеля. Внутри оснащено токопроводящими щетками. Для крепления к заземленной конструкции. Обязательна для использования с дизельными вакуумными установками при сборе взрывоопасной пыли. |
| 04 000264 |
Катушка заземления вакуумной системы |
 |
Отсечной клапан ATEX зона 22 для монтажа на вакуумный трубопровод. Используется при сборе взрывоопасного материала (сахар, уголь, алюминий). Клапан защищает операторов и оборудование от распространения взрыва по всей длине трубопровода(в соответствии с нормами EN 1127-1).
Клапан оснащен датчиком, проверяющим статус устройства (открыто/закрыто). Клапан поставляется с 2 отдельными фланцами и прямой трубой для соединения с трубопроводом. |
| 14 065406 |
Отсечной клапан ATEX зона 22 Ду 120 |
|
Комплект патрубков для отсечного клапана |
