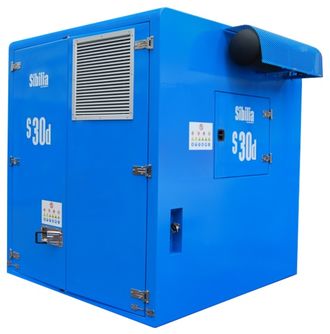

Промышленный пылесос  S30D – Central с дизельным приводом

Промышленный пылесос S30D – Central с дизельным приводом

0
В корзину

Быстрый заказ.

Высокопроизводительный пылесос, оснащенный вакуумным насосом типа Рутс (SIBILIA) с дополнительным каналом охлаждения и системой шумоглушения.

Ударопрочный и звукоизолированный корпус. Независимая опорная рама для насоса и двигателя. Ременный привод с настраиваемым натяжением. Датчик моторесурса и вакуумметр. Автономный дизельный ДВС. Сервисные двери для обслуживания насоса, электропривода и фильтров. Эпоксидная окраска. Проушины для перемещения краном и пазы для вилочного погрузчика.

*Шасси или прицеп в комплект не входит.


Технические характеристики:

Поток воздуха, м3/ч, (л/с)

4 000 (940)

Максимальный вакуум, ДаПа

8 200*

Потребляемая мощность, кВт, (л.с.)

127 (173)

Емкость топливного бака, л

180

Потребление топлива, л/ч

16

Класс защиты

IP 55

Тип главного фильтра

карманный

Площадь главного фильтра, см2

253 000

Тип предохранительного фильтра

картридж

Площадь предохранительного фильтра, см2

130 000

Объем контейнера, м3

7

Всасывающий патрубок, Ø мм

120

Габариты, мм

2000 х 1850 х 2460 В

Вес, кг

2300

* ограничено предохранительным вакуумным клапаном;

*Шасси или прицеп в комплект не входит


Срок изготовления в Италии – 6-8 месяцев

Доставка до Челябинска – 2-3 недели

Таможенная очистка – 1 неделя

*Монтаж на шасси/прицеп – 1 месяц

Доставка до заказчика – 1 неделя

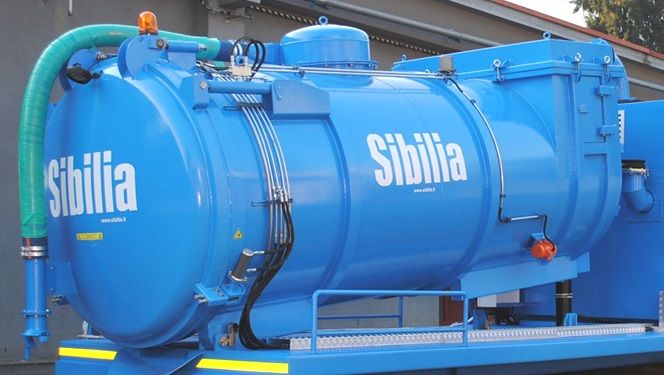

Фильтр-контейнер

Контейнер из углеродистой стали, вакуум устойчив, емкость 7 м3. Для установки на 2х-осный грузовик. Минимальная длина 4,2 метра. Полезная емкость = примерно 5 м3.

Внешнее усиление корпуса для поддержания высокого вакуума. Опорная рама из прочных стальных швеллеров для установки на нее оборудования (вакуумная установка + контейнер) для установки на шасси заказчика.

Всасывание материала осуществляется через сферическое соединение (для шлангов Ду 120 мм) с усиленным отводом, расположенным сзади контейнера.

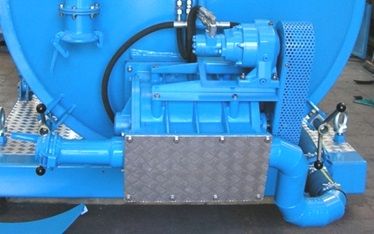

Гидравлический насос соединен с основным дизельным двигателем и гидравлической системой для опрокидывания контейнера и открытия задней дверцы. Выгрузка осуществляется через заднюю дверцу. Опрокидывание контейнера осуществляется посредством 2х гидравлических приводов, которые поднимают контейнер в положение «опрокидывание». Концевой выключатель фиксирует контейнер в верхнем положении. Задняя дверца также открывается посредством 2х гидравлических пистонов.

Датчик уровня  для сыпучих материалов, который автоматически останавливает вакуумную установку при наполнении контейнера.

Главный карманный фильтр из полиэстера, площадь поверхности = 253 000 см2, с реверсивной системой очистки. Встряхиватель запускается оператором соответствующей кнопкой, или автоматически после остановки вакуумной установки. Материал из фильтра собирается в специальной пылевой камере, емкостью 500 литров, отделенной от основного накопителя дверцей. Эта пылевая камера автоматически опорожняется при поднятии контейнера в положение «опрокидывание».

Световая сигнализация установлена сверху контейнера.

Пульт дистанционного управления с кабелем, для управления опрокидыванием контейнера и открытием задней дверцы.

Стандартная окраска: пескоструйная обработка, один слой цинковой грунтовки, 2 слоя эпоксидной краски, цвет синий для вакуумной установки и белый для резервуара.

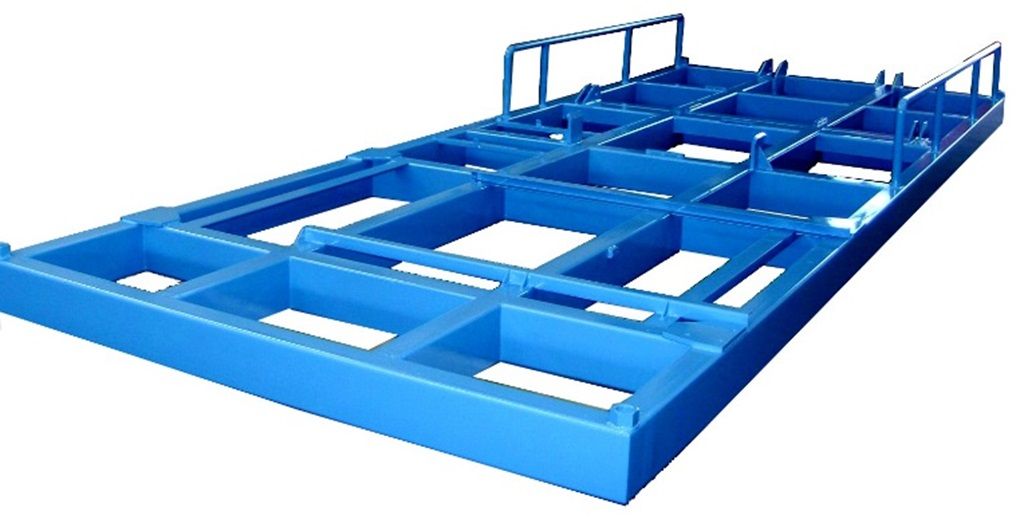

Стандартная опорная платформа

(включена в стоимость)

Покрывается стальными листами. Готово для установки на бортовой грузовик/прицеп. Фиксируется болтами.

Доступны другие варианты крепления.

Вес: установка +контейнер + платформа = 7000 кг.


Опции для промышленного пылесоса


Предохранительный картриджный фильтр HEPA

для опасной пыли (устанавливается вместо стандартного предохранительного картриджного фильтра) эффективность 99,995% HEPA 0,3µ H13 класс - с сертификатом


Система выдува материала Вентури, состоящая из:

3 пневматических клапана для реверсирования потока воздуха и закрытия охлаждающего канала, расположенные внутри вакуумной установки, гидрораспределительного блока и труб для управления клапанами, продувочных труб, система Вентури, сливной бак на дне резервуара, система псевдоожижения и ручные регулирующие клапаны.

Это позволяет выдувать материал на высоту до 40 метров. Подходит для однородных частиц размером менее 40 мм, иногда для крупных кусков менее 80 мм.


Артикул: 04000074

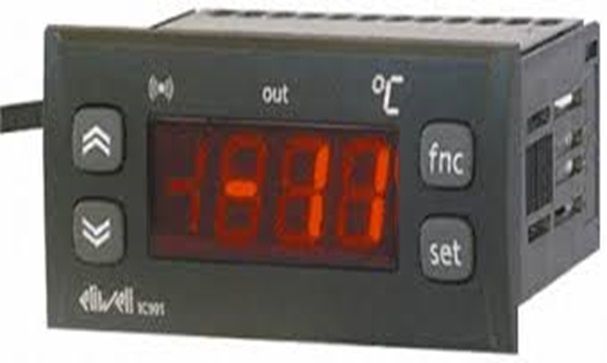

Датчик температуры

С электронным табло, отображающим рабочую температуру. Находится в панели управления.

На табло можно установить параметры сигнализации.


Опции для опорной платформы

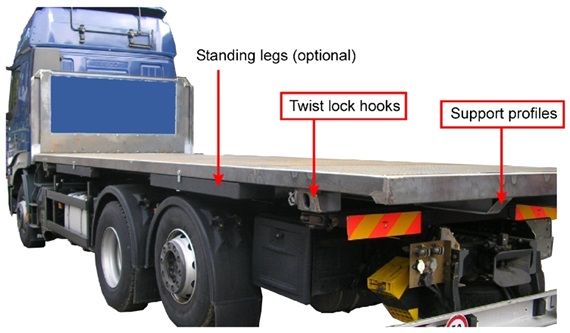

Система фиксации типа «Конетейнер»

Применение 4 крючков с поворотным замком и поддерживающих профилей под стандартную платформу. Это решение позволяет очень легко загружать и выгружать вакуумное оборудование.

Каждый грузовик может быть адаптирован для перевозки этой платформы.

Twist Lock - это международная система, которая используется во всем мире для перевозки контейнеров.

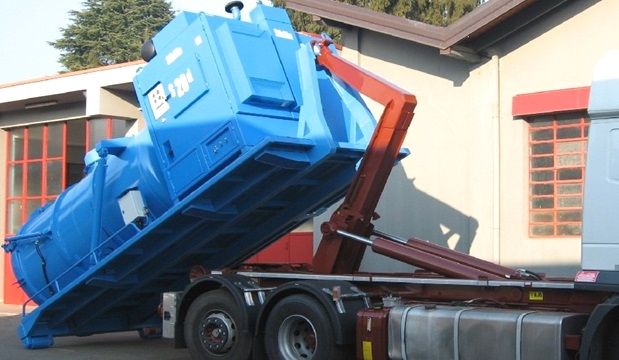

Система крепления типа «Гидравлический захват»

Приварены швеллеры, подготовка для гидравлического захвата, 2 колеса, необходимое усиление стандартной платформы.

Грузовик должен быть оснащен системой гидравлического захвата.

Для проектирования платформы заказчику необходимо предоставить деталировку имеющегося гидравличкского захвата.


Опции для фильтра-контейнера

Датчик уровня жидкости

 Он останавливает вакуумное оборудование при достижении максимального уровня. Максимальный уровень устанавливается под основным фильтром.

Максимальный объем жидкости = 3 м3

Он работает в дополнение к датчику уровня твердых веществ.


Артикул: 04000657

Датчик наличия газа

Размещается в отсеке фильтра и определяет наличие взрывоопасных концентраций газа.

Автоматически останавливает установку и включает сигнал тревоги на панели управления.


Опции для обеспечения безопасности

Артикул 14065006E

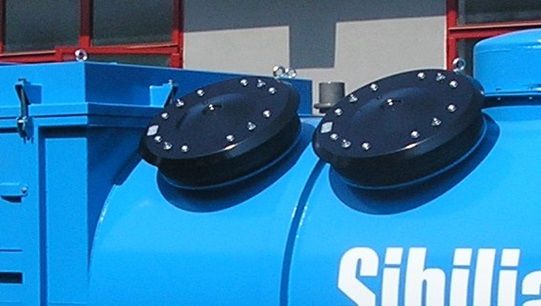

2 клапана сброса взрывного давления EVN 480 для защиты от взрыва.

Один клапан размещен на контейнере, второй – на отсеке фильтров. Структура контейнера усилена для сопротивления избыточному давлению.

При взрыве, клапана открываются в течение 0.23 секунды.

Взрывное давление снижается до 0.5 Бар посредством клапана сброса взрывного давления.

Пламяпоглотитель защищает оператора и прилегающую территорию от пламени. Безопасная дистанция для оператора = 2 метра.


Дополнительная стоимость за исполнение Atex zone 22 на все элементы фильтр-контейнера, которые будут в контакте с всасываемым материалом (подходит для взрывоопасной пыли, например угольная пыль).

Atex 21 = недоступно.

Внимание: Когда вакуумная установка с дизельным двигателем, она не может использоваться внутри опасной зоны. Единственно возможный вариант нахождения в опасной зоне – протянуть гибкие шланги или вакуумный трубопровод. Вакуумная установка должна располагаться вне опасной зоны.


Тип насоса Рутса
Потребляемая мощность 127 кВт
