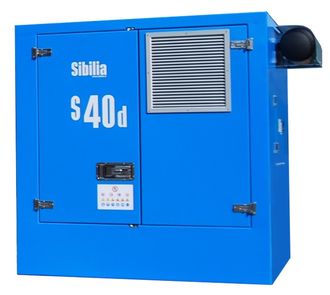

Промышленный пылесос S40D – Central с дизельным приводом

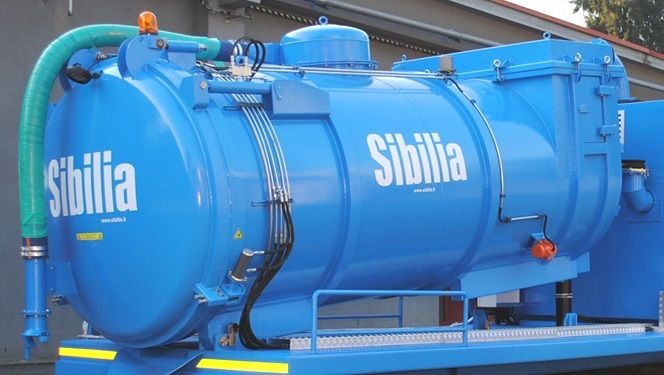

Фильтр-контейнер

Контейнер из углеродистой стали, вакуум устойчив, емкость 10 м3.

Всасывание материала осуществляется через сферическое соединение (для шлангов Ду 120-150 мм) с усиленным отводом, расположенным сзади контейнера.

Гидравлический насос соединен с основным дизельным двигателем и гидравлической системой для опрокидывания контейнера и открытия задней дверцы. Выгрузка осуществляется через заднюю дверцу. Опрокидывание контейнера осуществляется посредством 2х гидравлических приводов, которые поднимают контейнер в положение «опрокидывание». Концевой выключатель фиксирует контейнер в верхнем положении. Задняя дверца также открывается посредством 2х гидравлических пистонов.

Датчик уровня  для сыпучих материалов, который автоматически останавливает вакуумную установку при наполнении контейнера.

Главный карманный фильтр из полиэстера, площадь поверхности = 300 000 см2, с реверсивной системой очистки. Встряхиватель запускается оператором соответствующей кнопкой, или автоматически после остановки вакуумной установки. Материал из фильтра собирается в специальной пылевой камере, отделенной от основного накопителя дверцей. Эта пылевая камера автоматически опорожняется при поднятии контейнера в положение «опрокидывание».

Световая сигнализация установлена сверху контейнера.

Пульт дистанционного управления с кабелем, для управления опрокидыванием контейнера и открытием задней дверцы.

Стандартная окраска: пескоструйная обработка, один слой цинковой грунтовки, два слоя эпоксидной краски, цвет синий

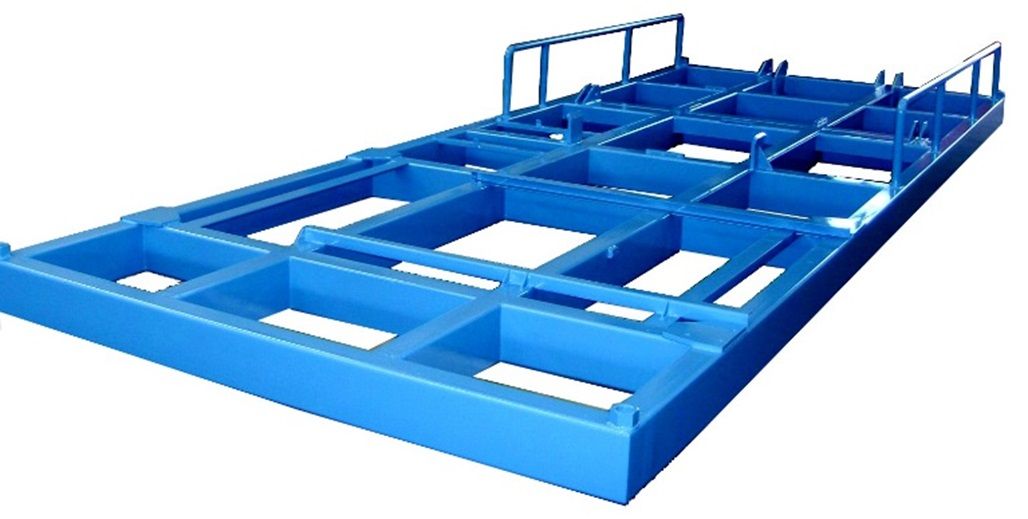

Стандартная опорная платформа

(включена в стоимость)

Покрывается стальными листами. Готово для установки на бортовой грузовик/прицеп. Фиксируется болтами.

Доступны другие варианты крепления.

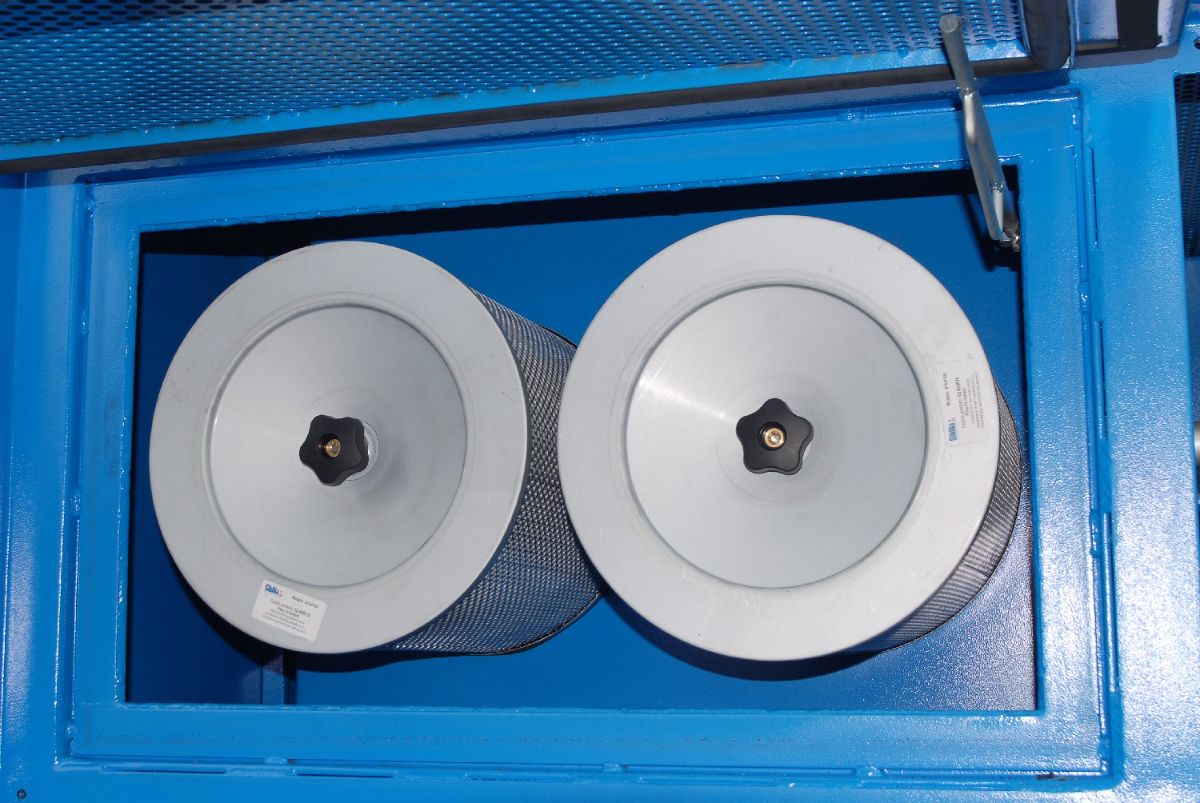

Предохранительный картриджный фильтр HEPA

для опасной пыли (устанавливается вместо стандартного предохранительного картриджного фильтра) эффективность 99,995% HEPA 0,3µ H13 класс - с сертификатом

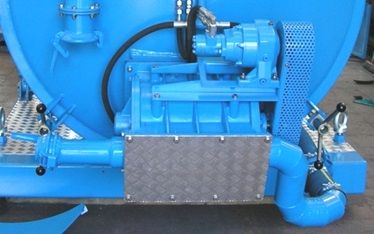

Система выдува материала Вентури, состоящая из:

3 пневматических клапана для реверсирования потока воздуха и закрытия охлаждающего канала, расположенные внутри вакуумной установки, гидрораспределительного блока и труб для управления клапанами, продувочных труб, система Вентури, сливной бак на дне резервуара, система псевдоожижения и ручные регулирующие клапаны.

Это позволяет выдувать материал на высоту до 40 метров. Подходит для однородных частиц размером менее 40 мм, иногда для крупных кусков менее 80 мм.

Артикул: 04000074

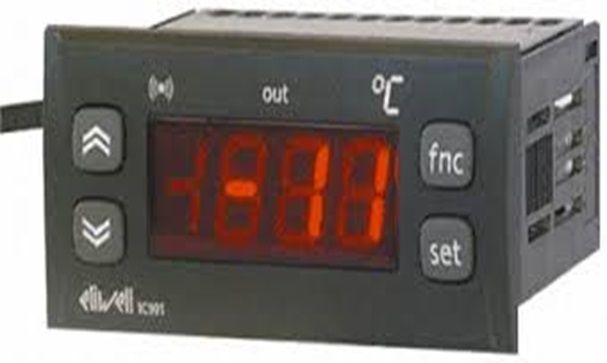

Датчик температуры

С электронным табло, отображающим рабочую температуру. Находится в панели управления.

На табло можно установить параметры сигнализации.

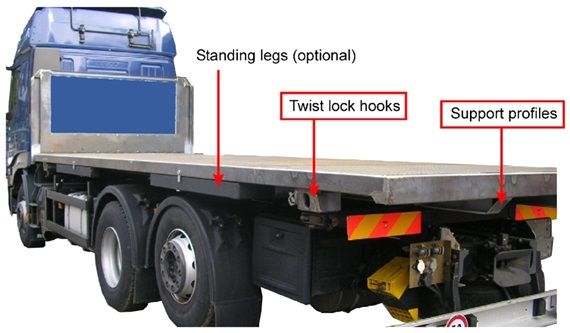

Система фиксации типа «Конетейнер»

Применение 4 крючков с поворотным замком и поддерживающих профилей под стандартную платформу. Это решение позволяет очень легко загружать и выгружать вакуумное оборудование.

Каждый грузовик может быть адаптирован для перевозки этой платформы.

Это международная система, которая используется во всем мире для перевозки контейнеров.

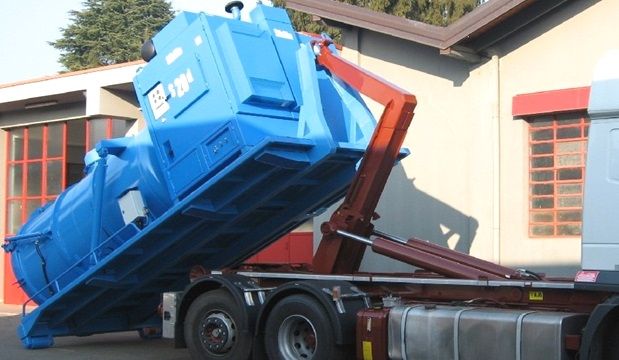

Система крепления типа «Гидравлический захват»

Приварены швеллеры, подготовка для гидравлического захвата, 2 колеса, необходимое усиление стандартной платформы.

Грузовик должен быть оснащен системой гидравлического захвата.

Для проектирования платформы заказчику необходимо предоставить деталировку имеющегося гидравличкского захвата.

Датчик уровня жидкости

 Он останавливает вакуумное оборудование при достижении максимального уровня. Максимальный уровень устанавливается под основным фильтром.

Максимальный объем жидкости = 3 м3

Он работает в дополнение к датчику уровня твердых веществ.

Артикул: 04000657

Датчик наличия газа

Размещается в отсеке фильтра и определяет наличие взрывоопасных концентраций газа.

Автоматически останавливает установку и включает сигнал тревоги на панели управления.

Артикул 14065006E

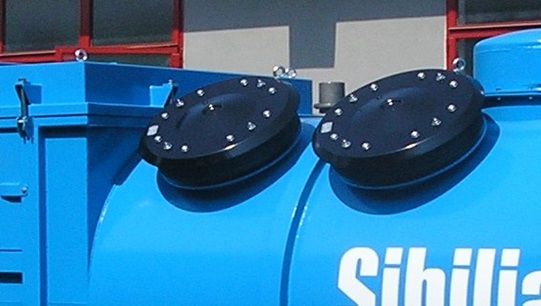

2 клапана сброса взрывного давления EVN 480 для защиты от взрыва.

Один клапан размещен на контейнере, второй – на отсеке фильтров. Структура контейнера усилена для сопротивления избыточному давлению.

При взрыве, клапана открываются в течение 0.23 секунды.

Взрывное давление снижается до 0.5 Бар посредством клапана сброса взрывного давления.

Пламяпоглотитель защищает оператора и прилегающую территорию от пламени. Безопасная дистанция для оператора = 2 метра.

Дополнительная стоимость за исполнение ATEX 22 на все элементы фильтр-контейнера, которые будут в контакте с всасываемым материалом (подходит для взрывоопасной пыли, например угольная пыль).

ATEX 21 = недоступно.

Внимание: Когда вакуумная установка с дизельным двигателем, она не может использоваться внутри опасной зоны. Единственно возможный вариант нахождения в опасной зоне – протянуть гибкие шланги или вакуумный трубопровод. Вакуумная установка должна располагаться вне опасной зоны.
